硅微粉和硅灰粉拥有相互替代性,但H系硅微粉性能在混凝土和耐火材料领域更为*:硅微粉加入特种耐火材料中(如硅酸盐水泥,窑砖等),在氧化中形成多层保护层,具有良好的力学性能和抗高温抗氧化性能,特种耐火材料中加入超细硅微粉后,其流动性、烧结性、结合性、填充气孔性能都得到不同程度的提高。提高了结构密度和强度、降低材料的磨损率、增强抗侵蚀性。

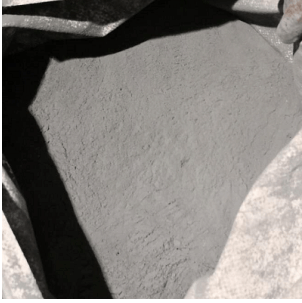

1、硅灰:外观为灰色或灰白色粉末﹑耐火度>1600℃。容重:1600~1700千克/立方米。硅灰的化学成份见下表:(各种不同的硅灰化学组成是不同的以下只是列子。)
项目 | SiO2 | Al2O3 | Fe2O3 | MgO | CaO | Na2O | PH平均值 |
75~98% | 1.0±0.2% | 0.9±0.3% | 0.7±0.1% | 0.3±0.1% | 1.3±0.2% | 中性 |
2、硅灰的细度:硅灰中细度小于1μm的占80%以上,平均粒径在0.1~0.3μm,比表面积为:20~28m/g。其细度和比表面积约为水泥的80~100倍,粉煤灰的50~70倍。
3、颗粒形态与矿相结构:硅灰在形成过程中,因相变的过程中受表面张力的作用,形成了非结晶相无定形圆球状颗粒,且表面较为光滑,有些则是多个圆球颗粒粘在一起的团聚体。它是一种比表面积很大,活性很高的火山灰物质。掺有硅灰的物料,微小的球状体可以起到润滑的作用。
主要作用
水泥或混凝土掺合剂
微硅粉能够填充水泥颗粒间的孔隙,同时与水化产物生成凝胶体,与碱性材料氧化镁反应生成凝胶体。在水泥基的砼、砂浆与耐火材料浇注料中,掺入适量的硅灰,可起到如下作用:
1、显著提高抗压、抗折、抗渗、防腐、抗冲击及耐磨性能。
2、具有保水、防止离析、泌水、大幅降低砼泵送阻力的作用。
3、显著延长砼的使用寿命。特别是在氯盐污染侵蚀、硫酸盐侵蚀、高湿度等恶劣环境下,可使砼的耐久性提高一倍甚至数倍。
4、大幅度降低喷射砼和浇注料的落地灰,提高单次喷层厚度。
5、是高强砼的必要成份,已有C150砼的工程应用。
6、具有约5倍水泥的功效,在普通砼和低水泥浇注料中应用可降低成本.提高耐久性。
7、有效防止发生砼碱骨料反应。
8、提高浇注型耐火材料的致密性。在与Al2O3并存时,更易生成莫来石相,使其高温强度,抗热振性增强。 9、具有极强的火山灰效应,拌合混凝土时,可以与水泥水化产物Ca(OH)2发生二次水化反应,形成胶凝产物,填充水泥石结构,改善浆体的微观结构,提高硬化体的力学性能和耐久性。
10、微硅粉为无定型球状颗粒,可以提高混凝土的流变性能。
11、微硅粉的平均颗粒尺寸比较小,具有很好的填充效应,可以填充在水泥颗粒空隙之间,提高混凝土强度和耐久性。
耐火材料添加剂
优质微硅粉主要被用作高性能耐火浇注料、预制件、钢包料、透气砖、自流型耐火浇注料及干湿法喷射材料。在高温陶瓷领域,如:氧化物结合碳化硅制品,高温型硅酸钙轻质隔热材料,电磁窑用刚玉莫来石推板,高温耐磨材料及制品,刚玉及陶瓷制品,赛龙结合制品等,微硅粉的使用具有高流动性、低蓄水量、高致密度和高强度等特点。
冶金球团粘合剂
微硅粉用水调和制球团后进行自然干燥或烧结,不另加粘结剂,球团中杂质很少,可返回电炉作为冶炼材料。
化工产品分散剂
为了防止某些化工合成粉体结块,可用微硅粉取代较贵的处理材料,代替部分分散隔离及或增加效果,广泛用于微细农药、化肥、灭火剂等产品。
适用范围
商品砼、高强度砼、自流平砼、不定形耐火材料、干混(预拌)砂浆、高强度无收缩灌浆料 、耐磨工业地坪、修补砂浆、聚合物砂浆、保温砂浆、抗渗砼、砼密实剂、砼防腐剂、水泥基聚合物防水剂;橡胶、塑料、不饱合聚酯、油漆、涂料以及其他高分子材料的补强,陶瓷制品的改性等等。
应用领域
1﹑用于砂浆与砼中:高层建筑物、海港码头、水库大坝、水利、涵闸、铁路、公路、桥梁、地铁、隧道、机场跑道、砼路面以及煤矿巷道锚喷加固等。
2﹑材料工业中:
(1)*高性能低水泥耐火浇注料及预制件,使用寿命是普通浇注料的三倍,耐火度提高约100℃,高温强度及抗热震性能都明显改善。已普遍应用于:焦炉、炼铁、炼钢、轧钢、有色金属、玻璃、陶瓷及发电等行业。(2)大型铁沟及钢包料、透气砖、涂抹修补料等。
(3)自流型耐火浇注材料及干湿法喷射施工应用。
(4)氧化物结合碳化硅 制品(陶瓷窑窑具、隔焰板等)。
(5)高温型硅酸钙轻质隔热材料。
(6)电瓷窑用刚玉莫来石推板。
(7)高温耐磨材料及制品。
(8)刚玉及陶瓷制品。
(9)赛隆结合制品。除在浇注型耐火材料中普遍使用之外,在电熔和烧结型耐火材料亦获得大量应用。
3、新型墙体材料、饰面材料:
(1)墙体保温用聚合物砂浆、保温砂浆、界面剂。
(2)水泥基聚合物防水材料。
(3)轻骨料保温节能砼及制品。
(4)内外墙建筑用腻子粉加工。
4、 其他用途:
(1)硅酸盐砖原料。
(2)生产水玻璃。
(3)用做有机化合物的补强材料。因其成份与气相法生产的白炭黑相近。可以用在橡胶、树脂、涂料、油漆、不饱合聚酯等高分子材料中用作填充补强材料。(4)化肥行业中用作防结块剂。
使用方法
2﹑掺加方法:
硅灰混凝土及浇注料应由试验室作出施工配合比。严格按照配合比施工。在硅灰混凝土的搅拌中硅灰应在骨料投料之后立即加入搅拌机。加入方式有两种程序:
(1)投入骨料,随后投入硅灰、水泥干拌后,再加入水和其它外加剂。
(2)投入粗骨料+75%水+硅灰+50%细骨料,搅拌15-30秒,然后投入水泥+外加剂+50%细骨料+25%水,搅拌至均匀。搅拌时间比普通混凝土延长20-25%或50-60秒。切忌将硅粉加入已拌和的混凝土中。
3、施工方法:
硅灰混凝土与普通混凝土的施工方法并无重大区别,但施工中良好地组织与振捣密实很有必要。硅灰混凝土早强的性能会使终凝时间提前,在抹面时应加注意;同时掺加硅灰会提高混凝土的粘滞性和大幅度减少泌水,使抹面稍显困难。
4、施工安全:
硅灰混凝土施工安全应严格按照混凝土工程的有关国家施工规范进行操作,但因硅灰较轻,严禁高空抛洒材料,防止硅灰飞扬。
山东永利达新材料技术有限公司
联系人:李经理 联系电话:13156417707、
联系人:孔经理 联系电话:15275129988、
联系人:王经理 联系电话:18954196699、
地址:济南市天桥区桑梓店镇舜兴路988号新材料产业科技园2号楼
欢迎新老客户洽谈订货
